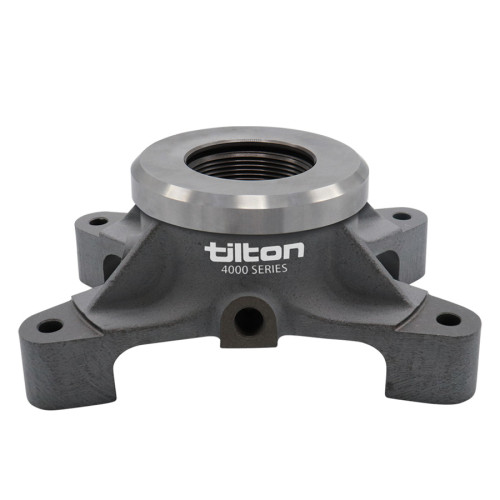

Гидравлический выжимной подшипник 4100-Series, Tilton

Описание Гидравлический выжимной подшипник 4100-Series, Tilton

Гидравлические выжимные подшипники серии 4100 компании Tilton оснащены подшипником с плоским торцом для использования с диафрагменными пружинами сцепления с изогнутыми пальцами. Гидравлические выжимные подшипники серии 4100, разработанные для использования со сцеплениями Tilton ST-246 и совместимые со многими сцеплениями других производителей размером от 9 до 11 дюймов, предназначены для установки на переборке внутри трансмиссии/колокола.

Характеристики:

• Крепление: 4 болта
• Вес: 0,65 кг
• Применение: 8,5–11,0-дюймовые фрикционные муфты с изогнутыми пальцами
• Общая высота: 2,54 дюйма (64,5 мм)
• Контактная поверхность: 1,71–3,03 дюйма (43,4–77,0 мм)
• Тип подшипника: с плоским торцом
• Материал корпуса и поршня: алюминий
• Площадь поршня: 1,215 кв. дюйма (784 мм²)
• Максимальный ход поршня: 0,700 дюйма (17,8 мм)
• Отверстия: AN-3 (3/8"-24)
• В комплекте: фитинги AN-3 (2 шт.)

Типичные области применения: крепление на переборке внутри коробок передач или колоколов.

Инструкция по установке

Размеры и чертежи

Каталог 4100 series

Решение возможных проблем

Превосходная легкая алюминиевая конструкция.

Подшипники Tilton проектируются, изготавливаются, собираются и проверяются отделом контроля качества в штаб-квартире Tilton перед утверждением и отправкой. Благодаря использованию материалов высочайшего качества в сочетании с новейшими методами обработки наши конструкции лёгкие, прочные и демонстрируют результаты, многократно подтверждённые в гонках.

Запатентованная технология обработки поверхности с низким коэффициентом трения.

Используя новейшие технологии, подшипники Tilton HRB обработаны прочным покрытием с низким коэффициентом трения, разработанным специально для наших подшипников HRB. Это покрытие обеспечивает их долговечность и высокую производительность, которыми они славятся.

Уникальная технология моноуплотнения.

Для обеспечения надлежащего натяжения уплотнения компания Tilton разработала уникальное многокромочное уплотнение с четырьмя кромками, обеспечивающее постоянство ощущений, долговечность и надежность. Уплотнения прошли испытания на сотни тысяч срабатываний без сбоев, поэтому эта технология встроена в каждый подшипник Tilton HRB.

Предотвращение попадания грязи и грязи с помощью грязесъемного уплотнения.

Эластичный оранжевый уплотнитель — ваша защита от нежелательного повреждения отверстия подшипника HRB.

Гладкие и надежные высококачественные подшипники.

Подшипники Tilton, изготовленные из высококачественных компонентов, проходят всесторонние испытания на долговечность.

Конструкция постоянного контакта.

Сочетание высококачественных и прочных подшипников с конструкцией постоянного контакта гарантирует постоянную готовность к работе.

Саморегулирующаяся.

По мере износа сцепления подшипник компенсирует износ, поддерживая одинаковое ощущение педали при каждой передаче.
